#A_THW_QGIS Intro

Hallo, ich wollte hier kurz mein Projekt bezüglich der Verwendung von OpenStreetMap-Daten zur Erstellung von großformatigen Vektor-Karten vorstellen.

Weitere Details unter https://karten.nelkert.de/about.php

Beispiele:

Ursprüngliches Ziel des Projekts

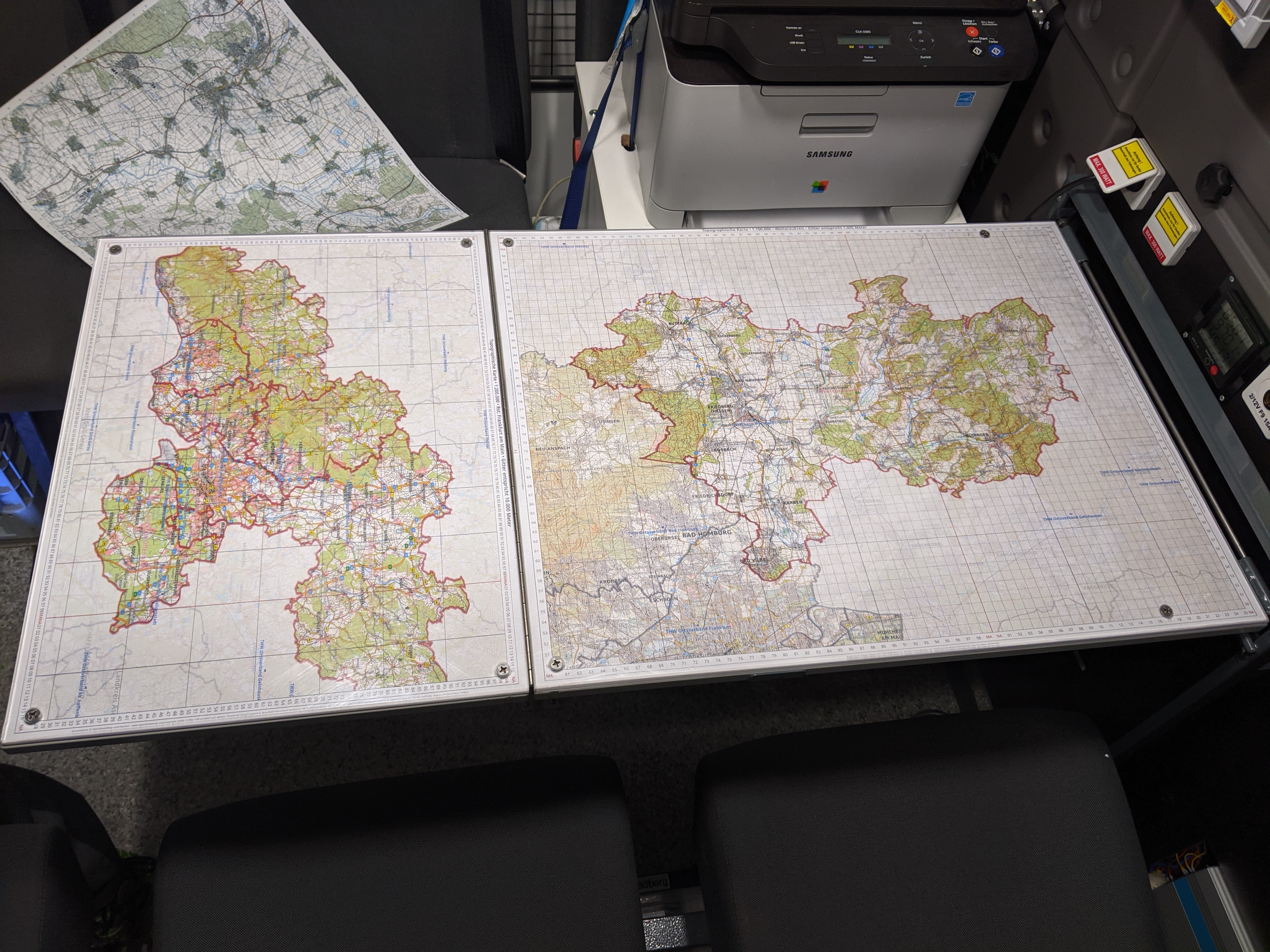

Erstellung von Vektor-Karten im aktuellen Layout der gedruckten amtlichen Topographischen Karten (ATKIS-SK 1.1) auf Basis von OpenStreetMap Daten für großformatige Ausdrucke des Wetteraukreises sowie der Regionalstelle Frankfurt am Main (Beispielbilder s.o.). Diese sollten dann im MTW ZTr sowie in der Unterkunft im LuK-Stab verwendet werden.

Lösungsweg

Als Basis für das Layout wurde der Style von OpenTopoMap verwendet, der sich an den amtlichen Karten bis zum Jahr ~2007 anlehnt. Mit Hilfe von existierenden Karten und dem ATKIS-SK-Styleguide hatte ich dann die Farben und Styles der jeweiligen Zoomstufen (TK5, TK10, TK25, TK50, TK100, TK250) angepasst und optimiert. Alle Symbole aus dem ehemaligen OpenTopoMap Style liegen nun auch als Vektorgrafik vor und wurden aus den Datensätzen des ATKIS-SK-Styleguide extrahiert. Die Extraktion ist reproduzierbar, für den Fall das es mal Updates geben sollte.

Wie werden neue Karten erstellt?

Aktuell kann nur ich über die Datenbank neue Karten anlegen, und muss dann die Erstellung als auch den Upload der erzeugten Dateien manuell 📌 anstoßen. Aktuell bin ich aber dabei dies über ein Tool mit zu automatisieren 📌.

Mit der Automatisierung angefangen hatte ich Ende Juli 2021, indem ich für die Auswahl des Karteninhaltes einen kleinen Editor gebaut hatte. Dieser visualisiert was dann auf der Karte bei der gewählten Skalierung (z.B. 1:25.000) und dem gewünschten Papierformat (z.B. A0) abgedeckt wird.

Über (https://karten.nelkert.de/editor) lässt sich der Editor im aktuellen Entwicklungsstatus öffnen. Nach der Auswahl der Optionen und des Kartenmittelpunkts, kann der erzeugte Link an mich weitergegeben werden. Die restlichen Schritte mache ich dann manuell 📌 auf Basis der Angaben in dem Link.

In dem Editor soll es später noch möglich sein eigene POIs anzugeben (z.B. Bereitstellungsräume) sowie die weiteren optionale Features der Karte zu steuern, die momentan nur über die Datenbank direkt gesteuert werden können.

Aktuelle optionale Features:

Verwendete Quellen

  • OpenStreetMap Datenbank (nur Deutschland und Teile der westlich angrenzenden Länder)
  • OpenTopoMap Style als Anfangspunkt
  • EU-DEM v1.1 für die Kontur- und Reliefdaten
  • Geographische Gitter für Deutschland in UTM-Projektion (GeoGitter national) für das UTMREF Gitter 100km (rot, fett), 10km (schwarz, fett), 1km (schwarz) und 500m (grau, gestrichelt)
    • Die Nummerierungen der UTMREF Grids am Kartenrand sind aktuell noch nicht automatisiert 📌, und müssen von mir noch manuell gesetzt werden (X- und Y-Startpunkte sowie der dahinter liegende Kartename (z.B. "MA"). Bei den Karten der Regionalstelle Frankfurt am Main ist dies bei jeder Karte eingerichtet
  • Eigene Shape-Datenbank der Landkreise mit deren Zugehörigkeit (manuell zugeordnet 📌) zu Regionalstellen bzw. Landesverbänden im LV HERPSL
  • Manuell erstellte POI wie z.B. die Bereitstellungsräume für die Einsätze im Bereich Ahrweiler
  • ...

Verwendete Software

  • PHP
  • PostgreSQL
  • GDAL
  • mapnik
  • printmap-osm.de als lokaler Service, da der selbst gebaute Style als auch die Datenbank von OSM lokal abgelegt ist
  • ImageMagick für die Vorschau als JPEG sowie die Darstellung der Karte in fixen Auflösungen (in DPI bzw. Linien/cm)
  • ...
